Концентратор СОРМ «Юнител»
Концентратор СОРМ позволяет подключать несколько разнотипных и разнесенных территориально АТС (узлов связи) к одному пульту СОРМ. Применение концентратора целесообразно в случаях, когда передача полного потока Е1 от каждого из территориально разнесенных АТС сети связи одного оператора неэффективна технически и экономически.

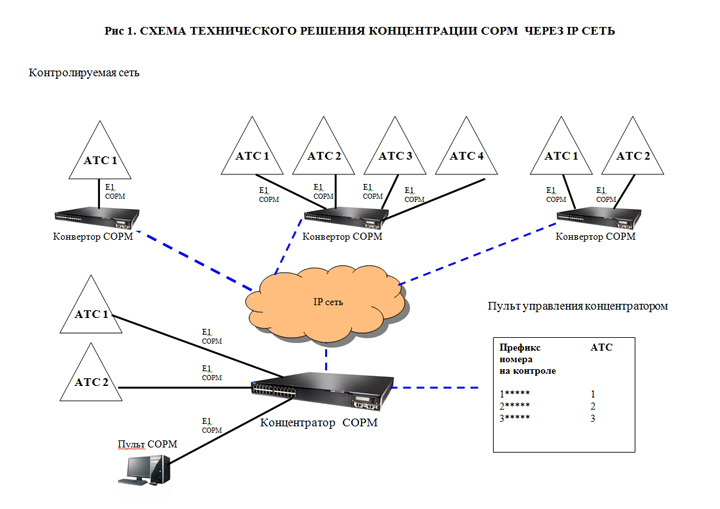

Решение представляет собой набор из блоков концентраторов СОРМ и конверторов интерфейса СОРМ. Концентратор СОРМ выполняет функцию получения команд от пульта управления (ПУ), их преобразования и отправки на все подключенные к нему операторские комплекты СОРМ или блоки СОРМ. К концентратору могут подключаться как блоки СОРМ производства «Юнител», так и блоки СОРМ других АТС. В противоположном направлении концентратор СОРМ мультиплексирует ответы от нескольких блоков СОРМ и передает их в единый пульт управления ПУ. Также концентратор СОРМ обеспечивает мультиплексирование контрольных соединительных линий (КСЛ) с данными голосового перехвата. Блоки СОРМ подключаются к концентратору по потокам Е1 либо через сеть TCP/IP. Для передачи протокола СОРМ по сети TCP/IP используется закрытый протокол IP-SORM. Для преобразования протокола СОРМ в IP-SORM используются конверторы интерфейса СОРМ (КИС). Концентратор СОРМ имеет встроенный КИС.

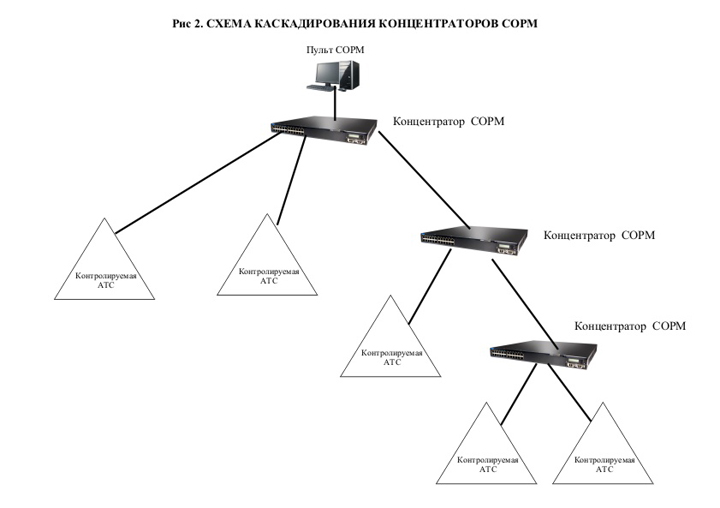

Допускается каскадирование концентраторов СОРМ без ограничений.

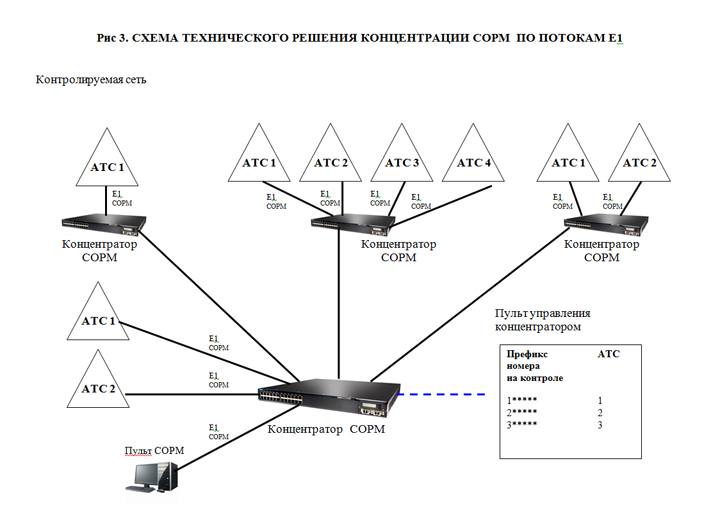

Типовые схемы применения концентратора СОРМ приведены ниже.
